常见的体积流量计有哪些?

作者:上海基深 发布日期:2020-05-28 13:05:35 来源:基深仪器 浏览:794

    流量计测量通过管道系统的液体,气体或蒸汽的量。大多数流量计设计用于测量流体流过管道的速度或速度。他们使用该信息以及管道的内横截面积来计算体积,或在给定时间段内(即每分钟50加仑)通过系统的流体量。这些流量计可以表征为体积。

    流量计通常由主要元件,换能器和变送器组成。换能器感测通过主元件的流体,允许发射器产生可用的流量信号。这三个组件经常组合,因此实际流量计可能不止一个物理设备。

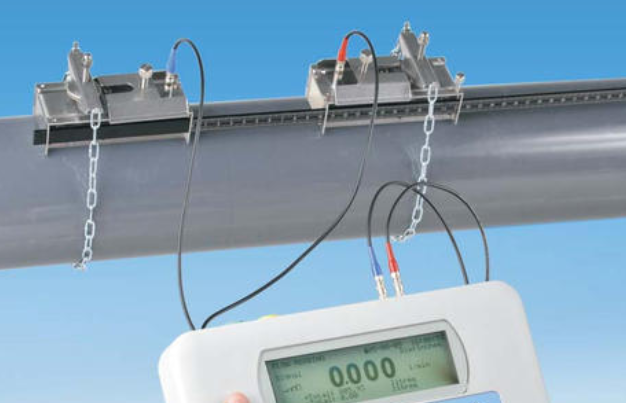

    有两种类型的超声波流量计,每种都使用声波来测量流经管道系统的流体速度。 “传输时间”仪表在上游和下游方向上在换能器之间发送和接收超声波。波在上游与下游之间行进所花费的时间差异与流速成正比。运输时间计最适用于清洁的非充气流体。另一种类型的超声波流量计,即“多普勒”,测量声波在流动中从粒子或气泡反弹时的频率。随着流量的增加,频率的变化与粒子速度成正比。这种类型的仪表显然更适合于充气或肮脏的流体应用。

    涡轮流量计通过使用流体的动能来旋转水下涡轮机来测量速度,类似于风移动风车的方式。当流体移动得更快时,涡轮机按比例更快地旋转。可以机械地在涡轮机的轴中或通过检测叶片运动来感测旋转。传感器可以位于管道的外侧,并且随着每个涡轮叶片的通过而检测脉冲。当流体移动得更快时,会检测到更多脉冲,从而使仪表能够确定速度。体积流量计非常适用于碳氢化合物,化学品,水,低温液体,空气和工业气体应用。

    桨轮技术与涡轮流量计非常相似,因为流动使车轮以与速度成比例的速率旋转。这两种技术的不同之处在于桨轮能够以较低的速率测量流量。从本质上讲,桨轮更像是流量指示器,而不是提供高度精确的测量。桨轮在工作压力和温度方面都受到限制,最好与清洁且不含颗粒的液体一起使用。

    涡流流量计使用阻流体或脱落杆来中断流量。当流体通过身体时,在下游以交替的方式产生漩涡或漩涡,类似于旗帜在风中拍打的方式。换能器(压电晶体,压力传感器,超声波传感器)用于检测涡流,这些涡流的频率与流速有关。涡街流量计常见的应用包括水,废水,蒸汽,纸浆和纸张,化学品和石化产品。

    磁流量计使用法拉第电磁感应定律测量流体速度。在这种情况下,磁场被引导到流过管道的导电液体中。当液体中的离子通过磁场时,它们产生电压信号,该电压信号由放置在管壁上的电极感测。根据法拉第定律,产生的电压与流动液体的速度成比例。磁流量计设计用于移动导电流体的系统,如水,酸,苛性碱和浆液。
